电动试压泵2D1SY型
作者:思凯达 添加时间:2023-09-18点击量:

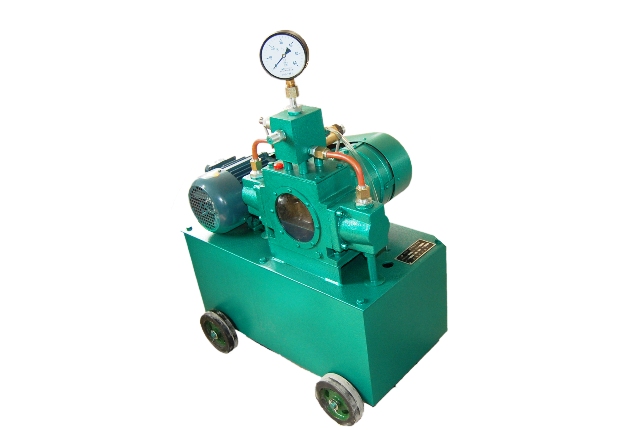

  • 电动试压泵2D1SY型图片1

2D1SY型双缸电动试压泵,是试压泵厂家按机械工业部石化通用机械标准,JB/T9089—1999生产的试压泵

本泵被广泛用于石油、化工、机械建筑等行业。可供各种压力容器、蒸汽锅炉、水暖煤气管道、橡胶塑料管件、

机械部件的密封耐压试验和强度爆破试验。试验介质为5℃-60℃清水、乳化液或运动指数<45mm/s的油品。

该系列泵具有工作性能稳定,三化程度高。易于操作维修,结构紧凑,移动灵活等特点,适用于各种施工现场及试验室,

是一种理想的压力测试设备。

试压泵

二、    试压泵的参数

试压泵型号

额 定压 力(Mpa)

流 量(L/h)

柱塞

直径(㎜)

柱塞

行程(㎜)

柱塞往

复次数

(次/min)

电机

功率(KW)

泵 体 积

(长×宽×高)

重量(㎏)

2D1SY-40

4

506

40

40

84

1.1

730×450×970

124

2D1SY-63

6.3

284

30

40

84

1.1

730×450×970

124

2D1SY-100

10

195

25

40

84

1.1

730×450×970

124

2D1SY-160

16

120

20

40

84

1.1

730×450×970

124

2D1SY-250

25

102

18

40

84

1.1

730×450×970

124

2D1SY-400

40

80

16

40

84

1.1

730×450×970

124

2D1SY-630

63

45

12

40

84

1.1

730×450×970

124

2D1SY-800

80

32

10

40

84

1.1

730×450×970

124

2D1SY-1000

100

32

10

40

84

1.1

730×450×970

124

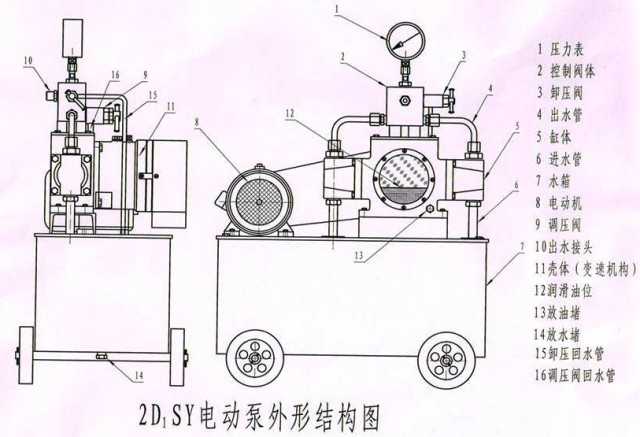

三、    试压泵的结构

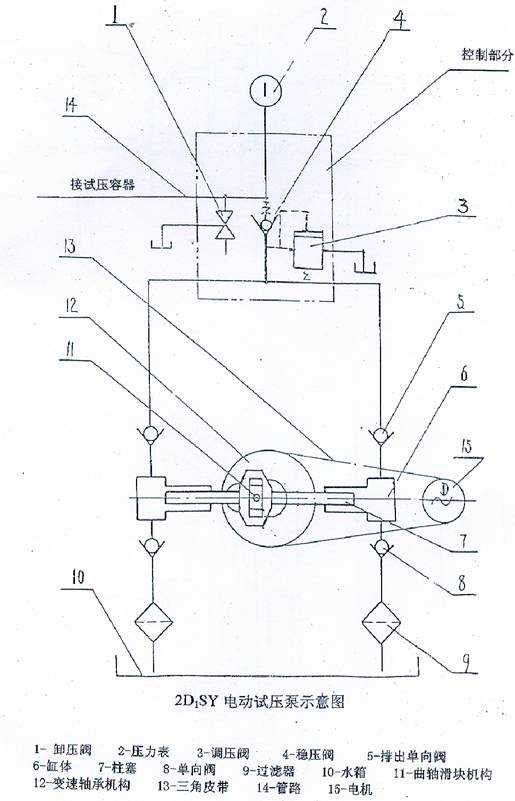

2D1SY为卧式双缸往复式电动试压泵,有水箱机座、主机、控制、电动机部分组成。工作时有电动机通过皮带副传给变速传动轴承,驱动曲轴滑块带动两个柱塞作往复运动,由于两级单向阀的作用,实现液体的吸入排出加压,并通过控制部分的调压阀、卸压阀、压力表来自动调节显示恒定系统压力,试压结束后松开卸压阀,系统卸压。本试压泵的主要特点是结构紧凑,工作稳定,功率小节能,水箱密封防尘,使用方便。其中2D1SY—40具有大流量的特点,最适用于测试低压大容器系统及零部件。


试压泵

四、   电动打压泵 注意事项

1.试压泵用前首先检查主机箱体内滑块润滑油,油位高度应达到油窗的1/3。(46#普通机油)

2.电动试压泵水箱内的液体(水或油)应保持清洁,工作时要保证足够的液面高度,以防吸入空气。

3.大型容器及系统在试压前,应用其它方法先注满液体,然后开机进行试验。

4.调压阀在出厂前应按泵的额定压力测试标定,因此,使用时无须进行调整,如

果试验压力低于电动试压泵的额定压力,即可松开缩紧螺母旋开调压阀杆进行重新调整,达到要求数值后紧固缩紧螺母。

5.保证吸入端液体畅通,过滤器应按时清洗。

6.如果打压泵的试验介质为水或乳化液,停机时间较长时,应把液体排净,然后把泵腔内注入润滑油,以防锈蚀或0℃以下机体冻裂。

7.电动打压泵内结冰严禁开机,以防机械损伤。

五、    打压泵故障及排除

现象

原因

排除方法

试压泵不升压或

升压缓慢

试压泵稳压时间短

1.卸压阀没关闭。

检查关闭。

2.吸入和稳压单向阀密封不好,有杂物充填或磨损。

清洗检查配研或更换。

3.过滤器堵塞。

拆洗清洗杂物。

4.柱塞密封不严渗漏。

更换密封。

5.水箱液体不足。

添加足够液体。

6.安全阀密封不严渗漏。

清洗配研或更换。

试压泵稳压时间短

或不稳压

1稳压单向阀


2.卸压阀关闭不严渗漏。

检查配研锥阀或更换。

3.其它部位螺纹连接处渗漏。

紧固或更换密封。

六、试压泵厂家试压泵出厂时特殊标准件明细表

型号

名称

规格

数量

安装部位

Y802—4

三相异步电动机

1.1KW

1


GB1171—74

O型三角皮带轮

1000

3


GB276—76

单列向心球轴承

203

1

连接盘

GB276—76

单列向心球轴承

110

2

偏心轴

GB292—76

单列向心球轴承

205

1

压盖

HMR061

轴用U型组合密封

40×5.3

2组

缸体

GB1235—76

O型密封圈

80×3.1

2

缸体

GB1235—76

O型密封圈

30×3.1

2

排水阀接头下端

GB1235—76

O型密封圈

24×2.4

4

排水阀座下端稳压阀座

GB1235—76

O型密封圈

22×2.4

2

进水阀座

GB1235—76

O型密封圈

14×1.6

1

卸压阀

BS4

变速传动轴承

1:12

1

壳体内

注: 1、U型轴用组合密封表内规格为额定压力4Mpa用

额定压力6.3Mpa是30×5.3       额定压力10Mpa是25×5.3

额定压力16Mpa是20×5.3        额定压力25Mpa是18×5.3

额定压力40Mpa是16×5.3        额定压力63Mpa是12×5.3

额定压力80Mpa是10×5.3        额定压力100Mpa是10×5.3

2、表列数量均每台计。
