2D-SY32/80MPa型电动试压泵,便携式计算机控制试压泵测试系统

发布日期:2023-10-22  点击量:

2D-SY32/80MPa型电动试压泵,便携式计算机控制试压泵测试系统

试压泵

一、设备的使用条件:

1、设备可在需方除设备外不必增加其它设施的情况下可正常安装使用;

2、环境温度:-25℃~42℃;

3、试验介质: 水或浓度较低的油类,如使用环境在零度以下请自行选用防冻介质;

4、设计耐压: 80MPa(2D-SY32/80MPa型电动试压泵);

5、测试温度:根据实际使用环境及介质温度;

6、压力测量精度:精准度为满量程FS0.25%;

7、本系统采用80MPa精度为FS0.25%的压力传感器;

8、本系统的整体控制精度为FS0.3-0.5%;

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。



本套设备根据客户实际技术要求非标制作:

其中参考试压泵执行标准:

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等;

GB-T9234-1997机动往复泵;

GBT 7784-2006 机动往复泵试验方法。


二、设备配置部分技术参数及详细功能描述:

1、设备概述:本设备根据需方技术要求非标制作:

设备主体由2D-SY32/80MPa型电动试压泵、试压泵控制系统两部分组成。2D-SY32/80MPa电动试压泵可以计算机试压泵控制系统来控制,有手动自动切换的功能,如果自动部分失灵,可使用手动完成试压试验。电动试压泵上集成有高压气控阀,可通过远程控制电动试压泵全自动卸压,电动试压泵脱离试压泵控制系统后可独立进行试压试验,但只能显示和控制压力不能进行数据运算与打印报表。电动试压泵通过高压胶管与被测工件相连接,试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

本控制系统可在计算机软件上开泵并可以设置任意试验压力,到压力精准停泵,通过观察软件上的实时压力曲线,保压时间到曲线自动泄压,自动保存数据,根据现场试验需要生成报表。在试压过程中可以任意升压、保压、泄压,通过便携式试压泵控制系统可在计算机软件上设置任意试验压力,到压力精准停泵,通过观察软件上的实时压力和曲线,保压时间到自动泄压,自动弹出对话框要求保存数据(因为有时候试验数据保不保存需要人为判定),根据现场试验需要生成报表。

本综合测试系统的软硬件具体配置及功能是根据客户技术要求非标设计制作,具体功能请参考客户技术要求,这里就不再一一描述,双方以最终技术协议为准。

注:非标设备在现场安装调试时会出现很多和技术协议细节不同的问题,特别是操作软件方面更需要双方在安装调试时,根据实际情况修改软件细节功能,包括具体操作界面、具体功能显示参数设定压力显示试压报表等等确定设备最终功能。

本试压控制系统采用电动试压泵安全阀超压自动起跳以及采用计算机控制软件程序来进行系统限压安全保护,如果试压泵出现紧急故障可按急停按钮关闭控制系统电源,然后手动泄除试样及设备内部压力。

2、计算机试压泵控制系统详细配置及具体参数:

名称

明细项

数量

单位

备  注

价格(元)

计算机(笔记本或台式机)

1

客户自备


便携式试压泵控制系统

含80MPa压力传感器10米线

1

试压泵全自动控制系统


变频器及变频电控系统

设备配电系统

1

2.2KW控制1.1KW减速电机


2D-SY32/80MPa电动试压泵

1

减速电机型,标配


试压泵连高压胶管

1

10米,两端M22X1.5内螺纹

代加工试压接头


试压泵压力卸荷阀组

1

100MPa高压气控阀,

与试压泵通过高压管汇连接


计算机数据采集控制软件

1

专用计算机试压软件

赠送

设备集成包装运费及安装调试费

双方协商安装调试具体方式


设备总价(此报价含税运费不含质保金)



注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

电动试压泵

电动试压泵型号

额定压力

流量

功率

电压

频率

重量

2DSY32/80

80MPa

32L/h

 1.1 KW

380 V

0-50 HZ

180kg

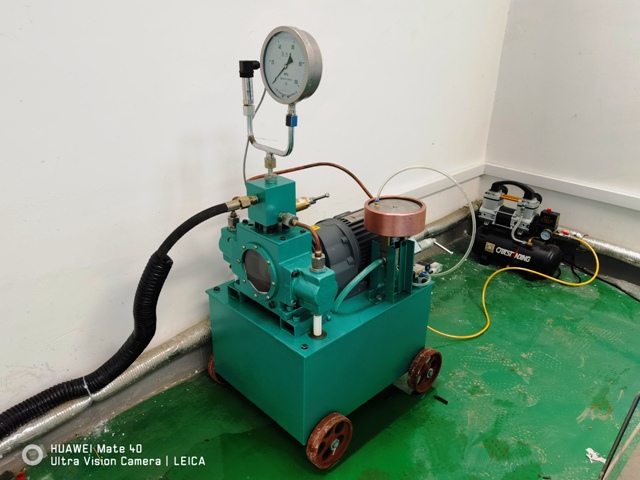

电动试压泵型号:2DSY32/80MPa卧式;

技术参数:额定压力80MPa,额定流量32L/h;

试压泵电机:380V/1.5KW减速电机;

试压泵控制系统:带本地手动启停与计算机远程控制功能;

出口连接端:M22X1.5工作接头,连接一根两头为M22X1.5的内螺纹胶管;

远程自动卸荷阀:高压气控阀集成在泵上;

手动卸荷阀:厂家标配;手动调压阀:厂家标配;

1.6级耐震压力表:100MPa;

高压胶管一根:10米,两端M22X1.5内螺纹

随机备件: 1套;


试压泵控制系统

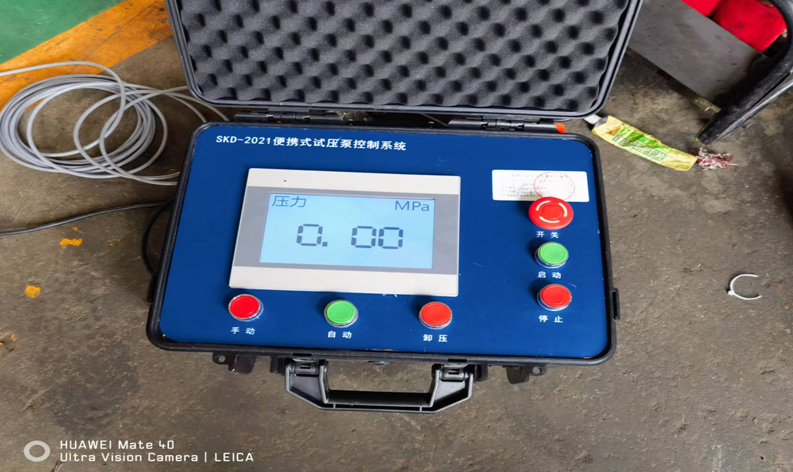

便携式试压泵控制系统(带触摸屏型),图片仅供参考具体请以到货实物为准

便携式试压泵控制系统

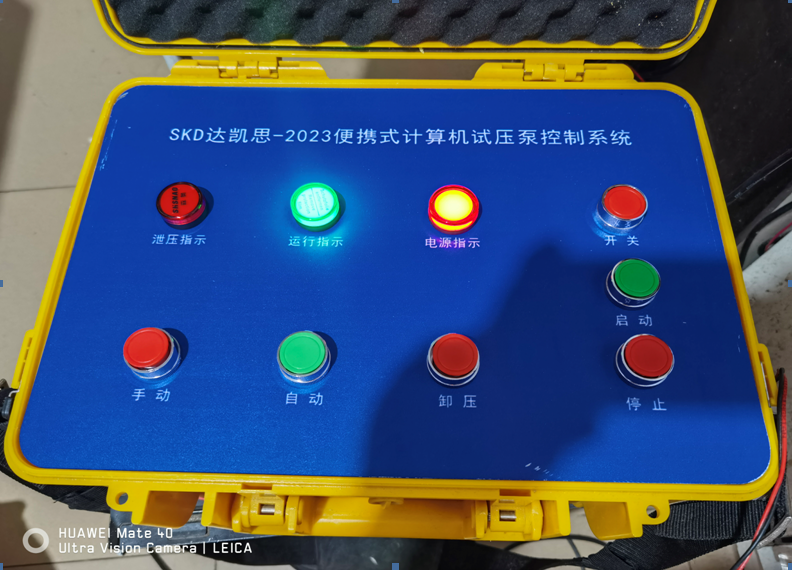

便携式试压泵控制系统(不带触摸屏型),图片仅供参考具体请以到货实物为准

试压泵

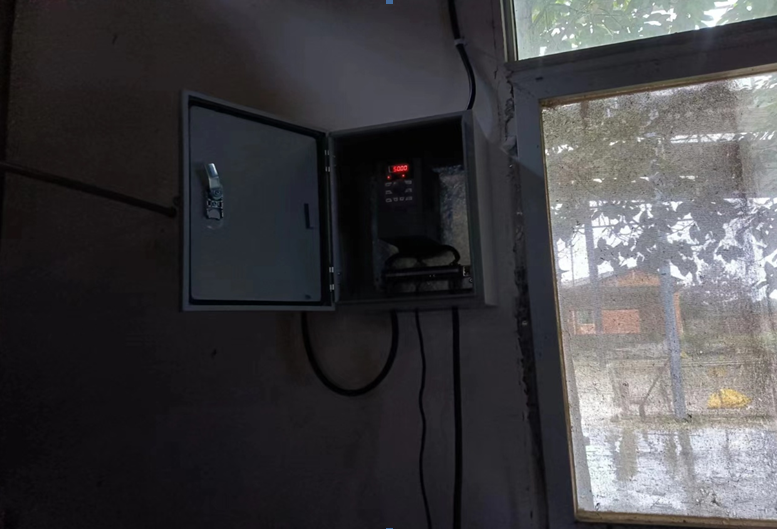

2.2KW变频器控制箱现场,图片仅供参考具体请以到货实物为准。

试压泵

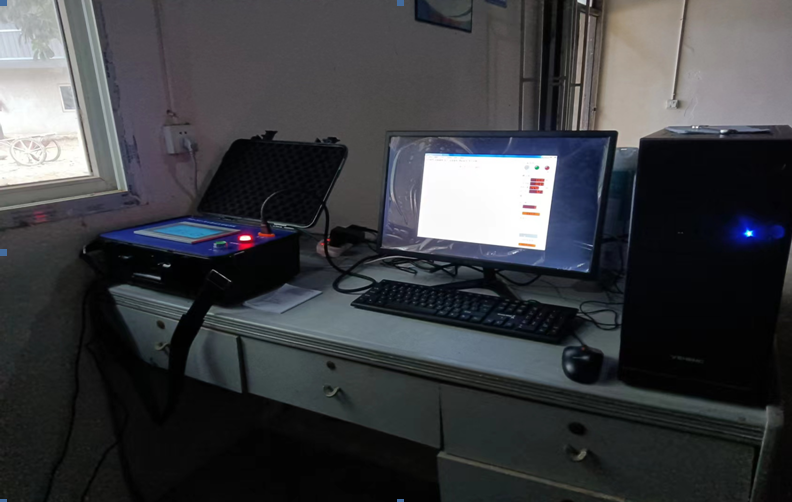

便携式试压泵控制系统现场工作图片,图片仅供参考具体请以到货实物为准

试压泵

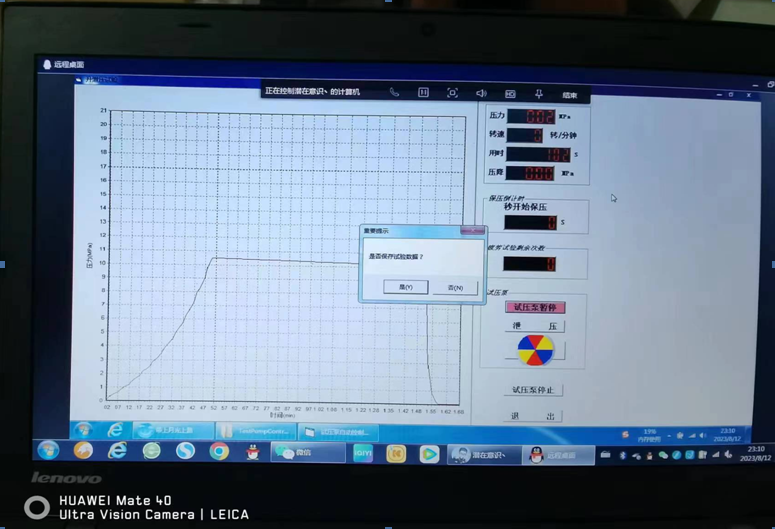

试压现场升压保压降压曲线,图片仅供参考具体请以到货实物为准

试压泵

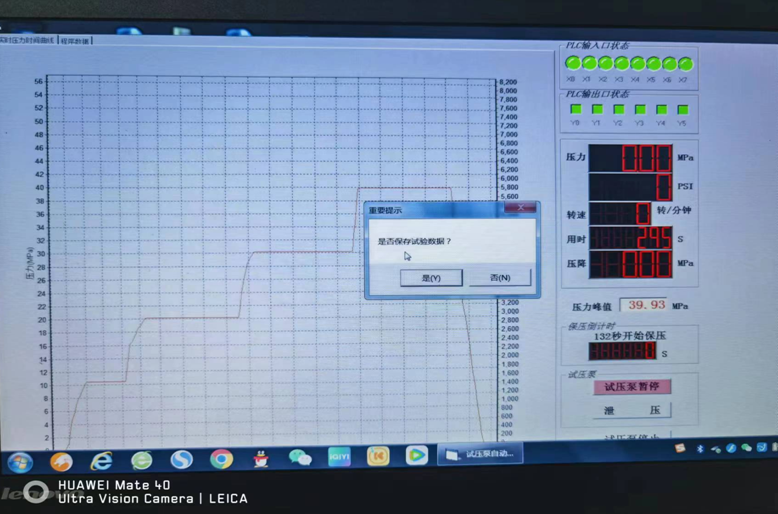

试压现场梯度升压保压降压曲线,图片仅供参考具体请以到货实物为准

试压泵

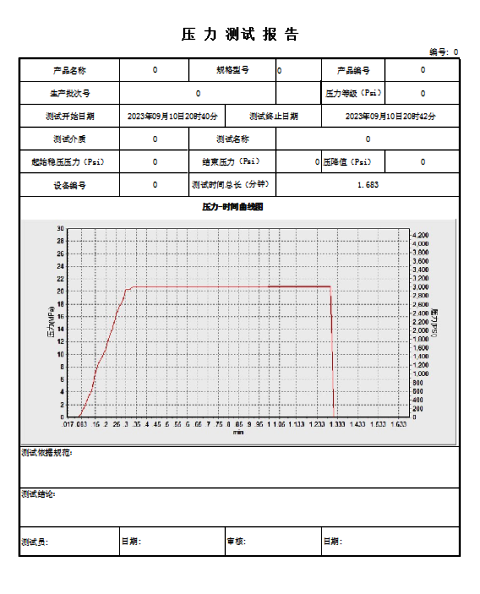

客户现场试压报告,图片仅供参考请以到货实物为准
