QY140-AJ四泵头非标定制气动试压泵详细技术参数
作者:思凯达 添加时间:2023-11-22点击量:

  • QY140-AJ四泵头非标定制气动试压泵详细技术参数图片1

QY140-AJ四泵头非标定制气动试压泵详细技术参数



该气动试压泵设备使用压缩空气为动力源,以气动泵为压力源,输出液压力与气源压力成比例。通过对气源压力的调整,便能得到相应的液压力。当气压力与液压力平衡时,气动泵便停止充压,输出液压力也就稳定在预调的压力上,通过控制进气量大小,从而控制升压速度。因而具有防爆、输出压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。



二、   设备介绍:

1、设计压力:220MPa,

2、气动泵配置:采用高低压泵组合设计(一用一备,共4个泵头)

低压泵:压缩比1:51,最大流量6.3L/min;

高压泵:压缩比1:277,最大流量1.15L/min;

3、控制方式:手动控制,保压阀、泄压阀全部为超高压气动截止阀;

4、驱动气源:流量≥1.6m³/min,压力0.6-0.8MPa;

5、外形及设备整体要求:撬装设计,底撬用14号槽钢设计带叉车孔,设备顶端设计吊装孔,吊装口焊接并磁粉探伤。

6、详细参数:

1)  气动泵参数:

1)泵驱动方式:气驱增压

2)工作介质:清水

3)驱动气体压力:   0.6-0.8MPa

4)驱动缸数量:单杠

5)驱动缸直径:低压200mm,高压200mm

6)柱塞杆数量:1

7)柱塞杆直径:低压泵28mm,高压泵12mm

7、压力表:

输出压力表:150mm表面,量程0-250MPa,精度1.6级;

气源压力表:三联件自带压力表,量程0-1.6MPa,精度1.6级;

8、材质:

(1)  泵、阀的接液部分为不锈钢材质,低压气路、低压液路、高压液路的管道和接头均为不锈钢材质;

(2)  高压软管材质内层POM+外层PA;两端接头不锈钢;

(3)  高压截止阀为不锈钢阀体。

9、相关说明及配置清单:

1)相关说明

1换向机构为独立的,有着使用寿命长,性能稳定的优势,即使使用时间长了维修更换也方便

2、所有阀的执行动作件都是纯合金的,有着耐高压射流、耐磨、耐冲击的优点

3、所有阀件都是活动合体式的,长期使用需修理时,不用全部更换,只要换阀芯阀座即可,

4、整台设备所有的密封圈都是德国进口密封圈,保证经久耐用

5、增压泵头里面高压承载件是合金的,扶正环为整体锡青铜,经久耐用。

6、设备内部高压管路全部是不锈钢镜面厚壁管,保证安全可靠。

(2)配置清单

序号

产品名称

规格型号

配件品牌

备注

1

低压泵

1:51-35MPa

自主生产


2

高压泵

1:277-220MPa

自主生产


3

吸水阀


自主生产


4

单向阀


自主生产


5

低压泵开关阀

1/2-15

力牌

铜球阀


高压泵开关阀

1/2-15

力牌

铜球阀

6

超高压气动截止阀

250-5

自主生产

保压用

7

超高压气动截止阀

250-5

自主生产

泄压用

8

调压阀

4000-06

山耐斯


9

油雾器

4000-06

山耐斯


10

过滤器

4000-06

山耐斯


11

超高压软管

HX5-4PS-10M



12

空气管线

1/2


不锈钢镜面管

13

高压硬管

12*4


不锈钢亮光管

14

主机壳体



碳钢喷塑

15

水箱




16

输出压力表

0-250MPa

上海朝晖

不锈钢,1.6级

17

气源压力表

0-1.6MPa


1.6

注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

标红6和7是单独配置,默认标准配置是两套手动截止阀。



       气动试压泵

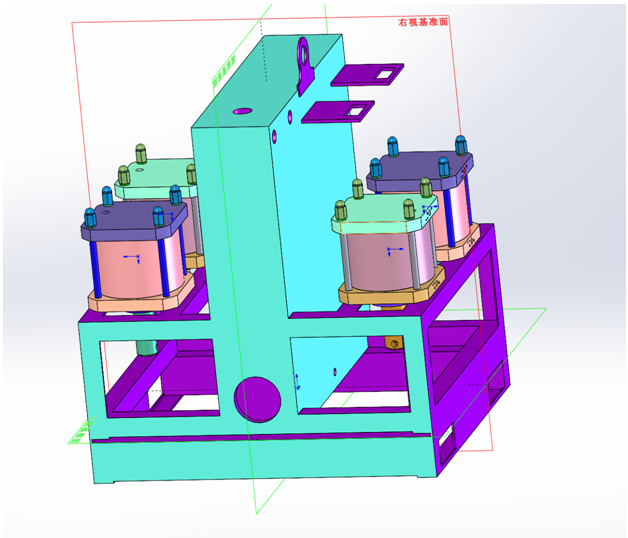

四个泵头分布图,图纸仅供参考具体请以实物为准



三、   关键技术要求

1)两个气液比为1:51的气动泵并联,最大输出压力35MPa, 排量102mL/冲程,吸油口1”,独立气源控制;

2)两个气液比为1:277的气动泵并联,工作压力可达140MPa。该气泵与低压气动泵串联,起到增压的作用,独立气源控制;

3)2个超高压气控截止阀,工作压力可达140MPa。1个用来泄去系统的压力,另一个用来保持压力。

4)一个OD150的抗震压力表显示系统输出压力,量程为0~250MPa (0~35000PSI);

5)高低压气动泵分别带有单向阀。

6)气源调定压力:0.7-1MPa;

7)系统工作压力140MPa (20300PSI)

8)附带水箱容积≥120L,水箱有4”清洗孔、加水口、泄油孔及油位计,材质为碳钢喷塑;

9)一套1寸主气源管汇,包括截止阀、调压阀、空气过滤器及油雾器及2个OD60的压力表,分别用来显示:气源压力量程0~1.6MPa (0~232PSI);泵组供气压力 量程0~1.6MPa (0~232PSI),分控制管线为1/2管线到泵头,四个泵头独立球阀控制,
